CAM Express工单模板订置流程

solidedge

　　在工厂当中，加工编程人员和机台操作人员往往不相同，所以工单扮演着极为重要的沟通角色，由于每家公司的需求不同，工单格式当然也相同，因此，自动产生工单并依公司格式订制工单，是多数加工用户的共同需求，只是以往CAM Express的工单订制并不容易，在CAM Express 8版之后，我们利用Excel做为工单模板，提供用户简单且快速的订制工单流程，以下将为各位介绍此操作流程。

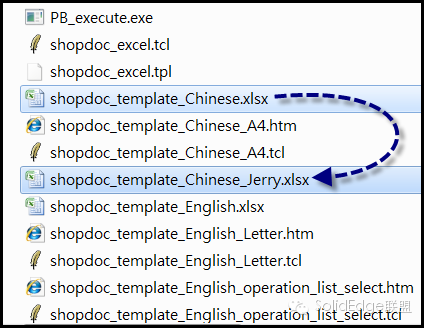

• 从档案总管开启CAMExpress安装路径...\NX8.5\MACH\resource\shop_doc\excel_templates，在excel_templates这个文件夹中可以找到几个系统内建之EXCEL格式的工单模板，首先选定一个模板复制并从新命名。（ex. 复制shopdoc_template_Chinese.xlsx并更名为shopdoc_template_Chinese_Jerry.xlsx）

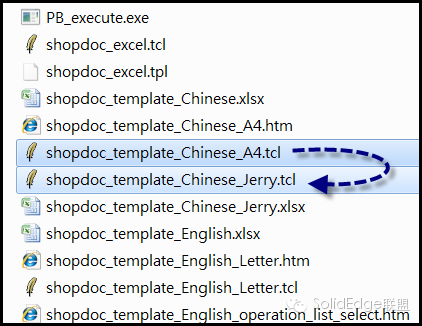

    2. 然后再选定相同档名之TCL格式档案复制并从新命名。（ex. 复制shopdoc_template_Chinese_A4.tcl并更名为shopdoc_template_Chinese_Jerry.tcl）

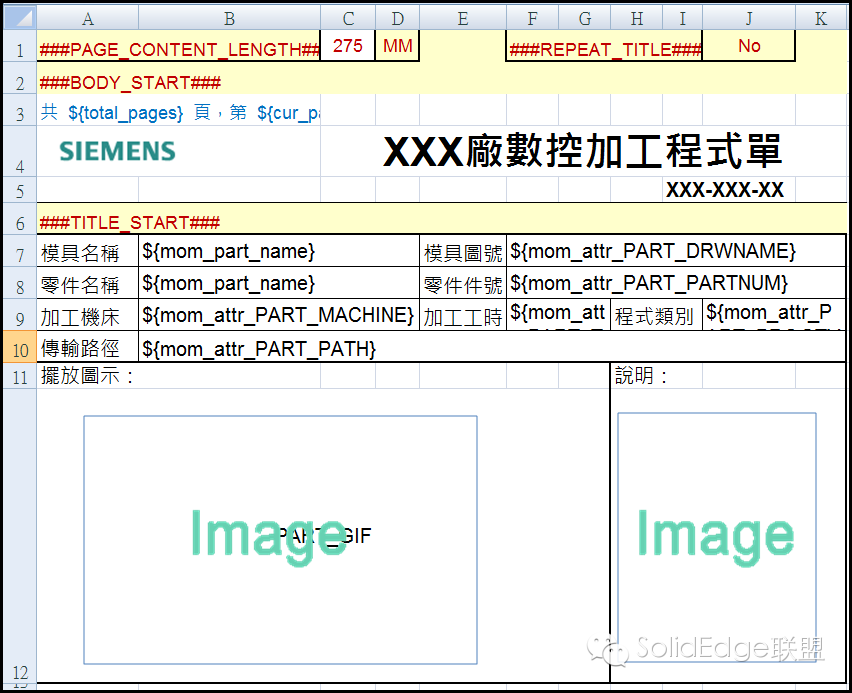

    3. 开启复制好的模板文件（shopdoc_template_Chinese_Jerry.xlsx）进行修改，你可以依需求来订制内容中的表格排列格式与文字字体。

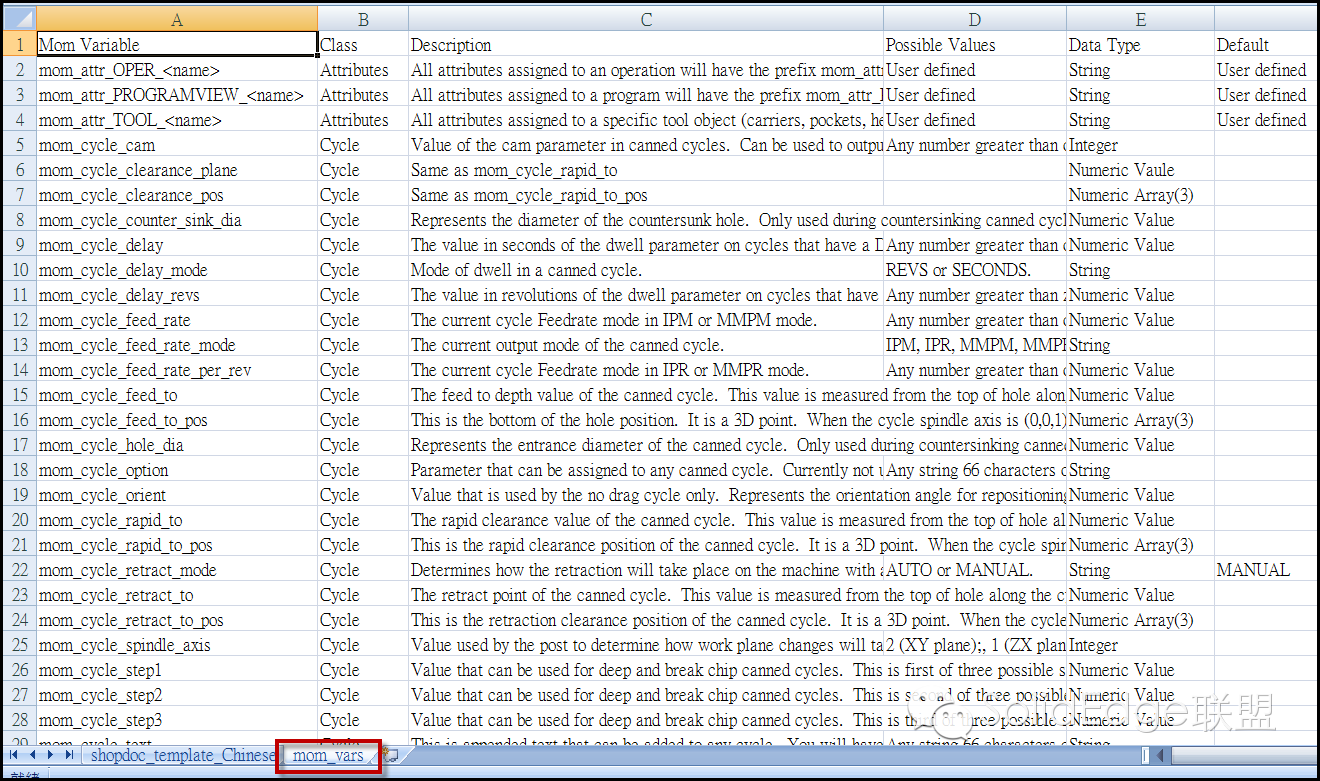

    4. 如果你想在工单中增加一些原本没有的加工属性，你可以在模板中第二页查询到相关变量（mom_vars），并引用于模板页之自定表格当中。

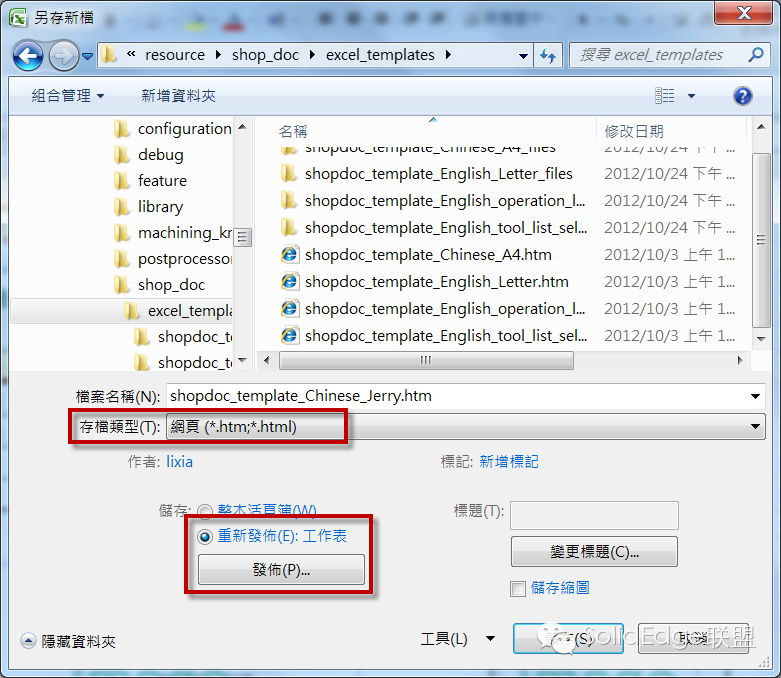

    5. 一旦订制好工单模板内容之后，请先储存档案，然后执行另存新档，存盘类型选择html网页格式，并勾选＂重新发布：工作表＂，然后执行＂发布＂。

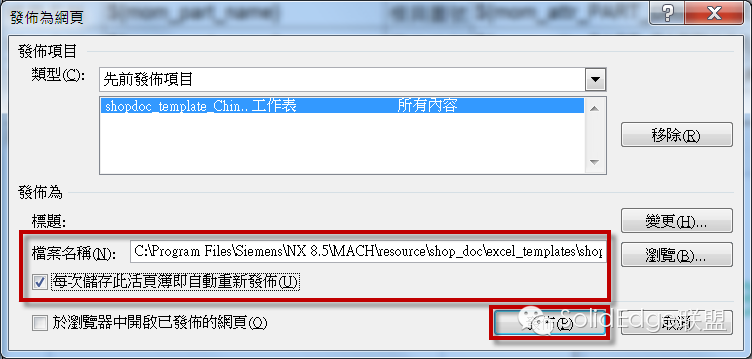

    6. 接着跳出发布为网页之对话框，确认存盘路径位置为...\NX 8.5\MACH\resource\shop_doc\excel_templates，并勾选＂每次储存此活页簿及自动重新发部＂，然后执行＂发布＂。

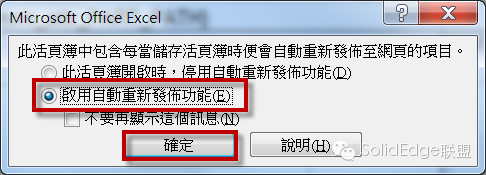

    7. 发布之后会跳出如下对话框，请选择＂启用自动重新发布功能＂，然后执行＂确定＂。

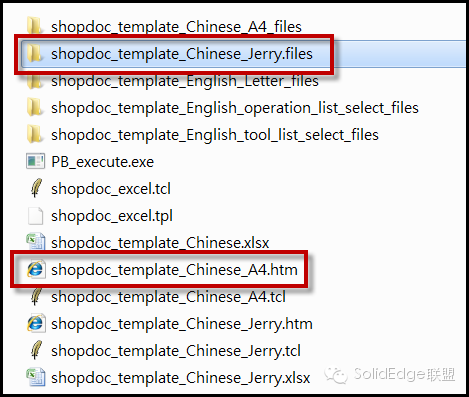

    8. 回到模板路径中（...\NX 8.5\MACH\resource\shop_doc\excel_templates），你会看到新增一个html档案（shopdoc_template_Chinese_Jerry.htm），以及一个html文件夹（shopdoc_template_Chinese_Jerry.files）。

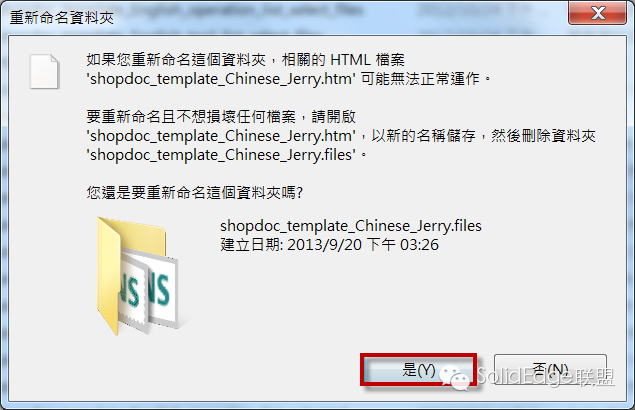

    9. 做到这里有一点必须特别注意，发布工单时，html文件夹档名不允许＂.＂符号，因此你必须将档名中的＂.＂符号更改为＂_＂符号，（ex.shopdoc_template_Chinese_Jerry.files更名为shopdoc_template_Chinese_Jerry_files），更名完成后会出现如下对话框，请点选＂是＂即可。

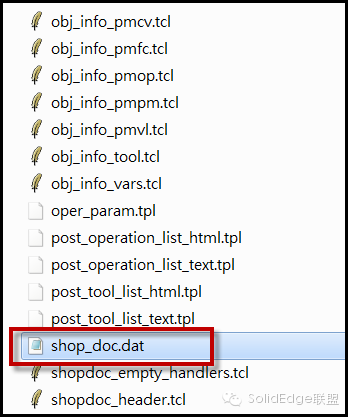

    10.  接下来我们要在CAMExpress环境的工单目录中显示该模板名称，目录文件位于...\NX 8.5\MACH\resource\shop_doc，档案为＂shop_doc.dat＂。

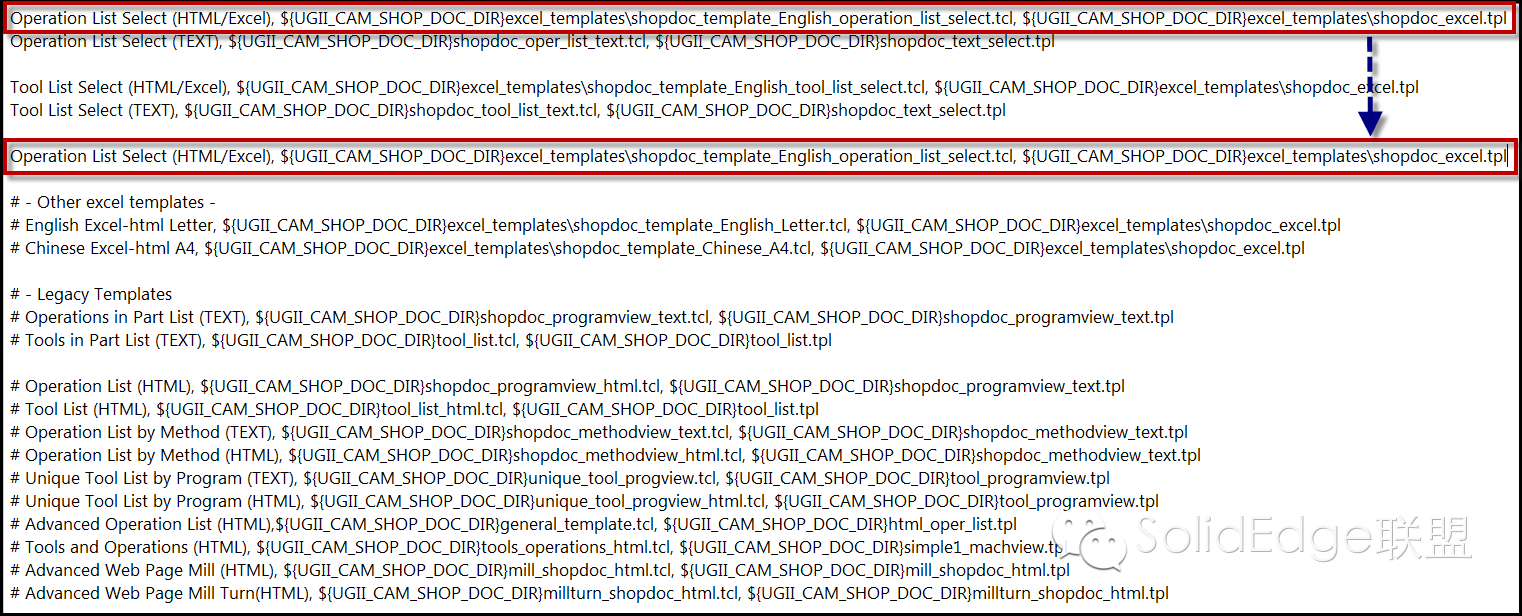

    11. 使用文本编辑器开启该目录文件（shop_doc.dat），然后复制第一行模板字符串到任意位置。

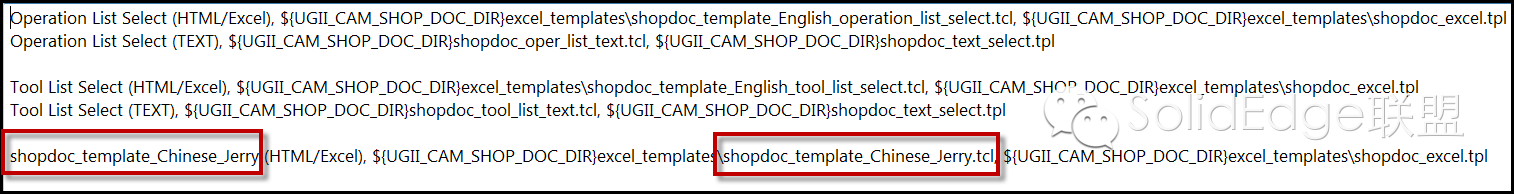

    12.  接着修改复制好的字符串内容，第一个字符串为目录中显示的模板名称，你可以随意输入，${UGII_CAM_SHOP_DOC_DIR}字符串后面为TCL文件之路径文件名，由于路径不变，这里只要修改档名即可（ex.shopdoc_template_English_operation_list_select.tcl更改为shopdoc_template_Chinese_Jerry.tcl）。

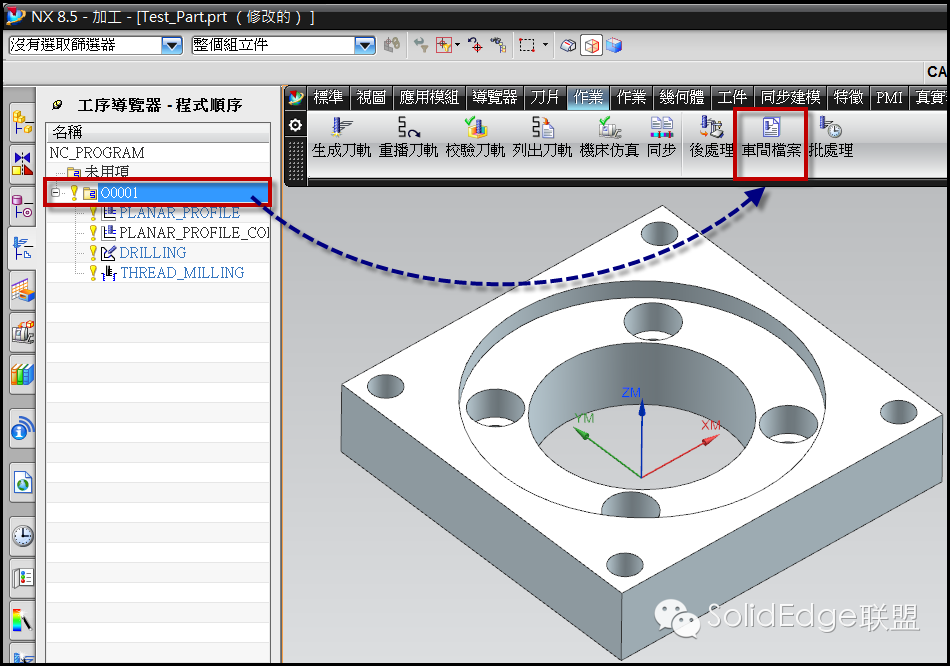

    13. 做到这里，工单模板的订制工作已经完成，我们进入CAM Express环境当中，开启一个已经作好加工编程的档案，然后执行＂车间档案＂。

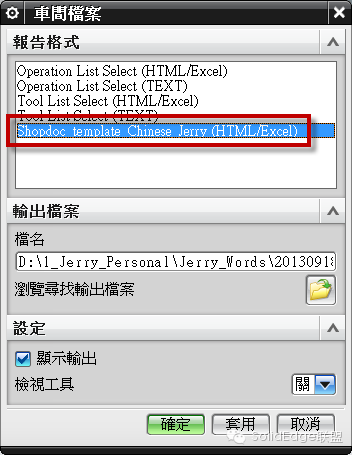

    14. 此时会跳出工单模板目录列表，你将看到刚刚设置的模板名称已经显示在目录列表当中，选定模板之后，确认工单产出位置，然后执行＂确定＂。

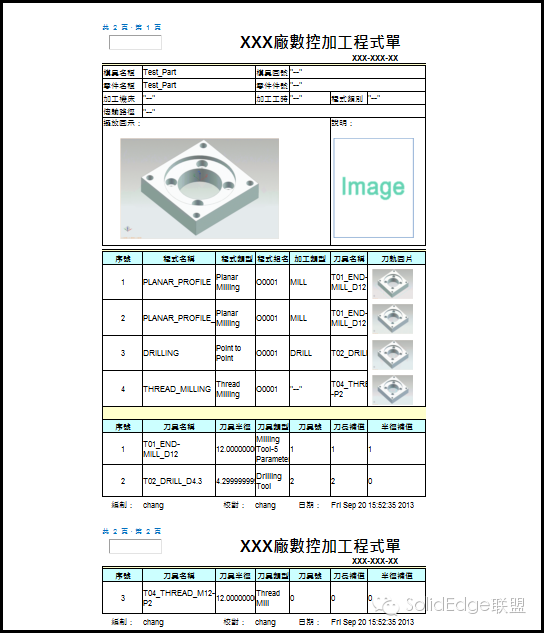

    15.  一旦工单被建立之后，系统将会自动以网页来开启我们订制好的工单，可见内容如下。
